산업 설비의 안정성과 제어 성능을 높이는
진동저감 기술
NOVA는 크레인 및 이송 설비, 서보 시스템, 자동화 라인에 적용 가능한 진동저감 제어 기술을 보유하고 있습니다. 제어 안정성 향상, 흔들림 저감, 작업 효율 개선을 목표로 Anti Vibration System 기반의 제품과 응용 기술을 제공합니다.

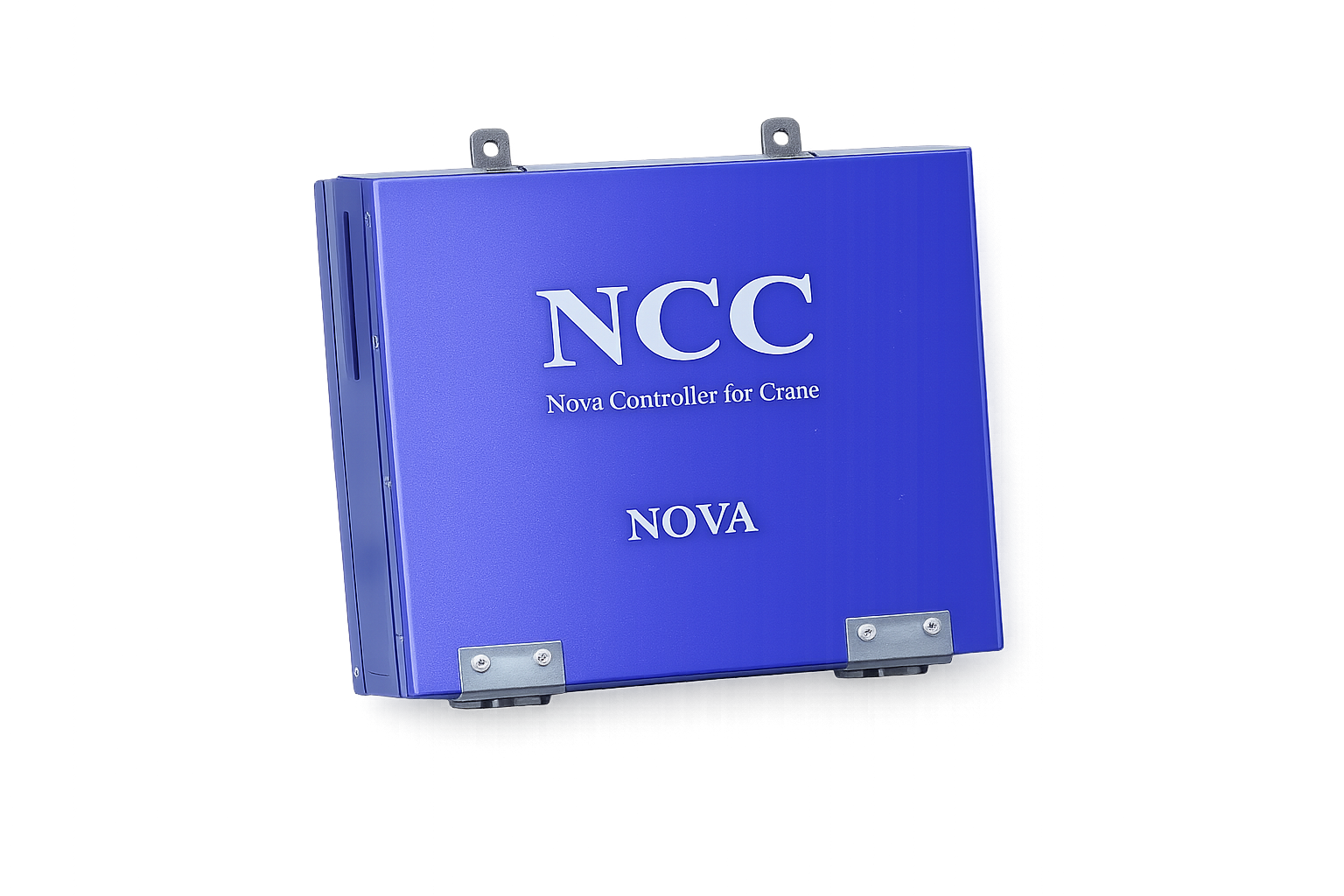

AVS - NCC
크레인 및 이송 설비의 흔들림을 줄이고 안정적인 동작을 지원하는 제어 솔루션
AVS - NCS
서보 시스템 기반 모션 제어에 적용 가능한 저진동 제어 보드
AVS - NCT
자동차 제조 라인 등 자동 이송 공정의 진동 저감과 사이클 타임 개선에 대응
기술 개요
진동저감 기술은 설비 동작 중 발생하는 흔들림과 진동을 줄여 보다 안정적인 제어와 작업 효율을 확보하기 위한 제어 기술입니다. NOVA는 AVS 기반 제품을 통해 크레인, 서보 시스템, 자동화 설비에 적용 가능한 기술을 제공합니다.
케이블 스웨이 저감 성능
자료 기준
NCS 제어 보드 지원 축 수
PCI Bus Plus and Play 기반
자동차 제조 공정
Cycle time reduction
제품 구성
NCC, NCS, NCT 3가지 구성으로 되어 있으며, 적용 설비와 목적에 따라 기능과 역할이 구분됩니다.
크레인 흔들림 저감 제어
Command signals를 expert commands로 변환하여 cable-sway reduction을 지원하며, Relay Crane, INVERTER Crane, Soft System Crane 등에 적용 가능한 구조입니다.
서보 시스템용 모션 제어 보드
4축 제어, 32 bit PCI Bus Plus and Play, 3 types of Pulse output mode, Trapezoidal / S-Curve profile 등 서보 시스템 기반의 진동저감 모션 제어를 지원합니다.
자동 이송 설비용 진동저감 제어
IPC/PLC, NCT, Inverter, Transfer Machine과 연계하여 자동차 제조 공장 등 자동화 설비에서 흔들림 저감과 cycle time reduction 목적의 적용이 가능합니다.
주요 기능 및 특징
NCC 주요 특징
- Swing-Free Operation 대응
- 케이블 스웨이 저감 성능 75%~85%
- Relay Crane, INVERTER Crane, Soft System Crane 적용 가능
- 새로운 multi-mode technology 기반 제어 방식
- 동작 파라미터 설정이 용이한 인터페이스 구성
NCS 주요 특징
- Control 4 Axes
- 32 bit PCI Bus Plus and Play
- 3 types of Pulse output mode and 8 options
- Trapezoidal / S-Curve motion profile
- 2축 circular interpolation, 2~4축 linear interpolation
- General purpose isolated inputs / Servo ONOFF outputs 지원
적용 분야
진동저감 기술은 크레인 제어, 서보 시스템, 반도체/디스플레이 제조 설비, 산업 자동화 시스템, 자동차 제조 라인 등에 적용 가능합니다.
크레인 및 이송 설비
케이블 흔들림 저감을 통해 보다 안정적인 작업과 제어 품질 확보를 목표로 합니다.
서보 기반 모션 시스템
정밀 제어와 다축 동작이 필요한 설비에서 진동과 불안정 동작을 줄이는 용도로 활용됩니다.
산업 자동화 라인
자동차 제조 설비, Transfer Machine, 반도체 및 LCD 제조 시스템 등 다양한 자동화 설비에 적용 가능합니다.
